РусскийDiodo láser SLED-Súper diodos emisores de luz,Componentes RF/GSM,Componentes de detección y medición
El diodo láser SLED-Súper diodos emisores de luz, sirve como una fuente de luz que juega un papel muy importante en el giroscopio de fibra óptica, el sistema óptico de transmisión por fibra, sensores y OCT. En comparación con la fuente de luz tradicional, el módulo diodo láser con súper luminiscencia, tiene mayor potencia de salida y una cobertura más amplia de espectro. Bajo una corriente de entrada de 100 mA, puede alcanzar una energía de salida de 200uW a 500uW. También suministramos fibras SM y PM como dos tipos de láser. El primero es adecuado para las comunicaciones de larga distancia, mientras que el último se utiliza en las aplicaciones sensibles a la polarización.
El modulo diodo láser súper luminescente, produce láser con diferentes longitudes de onda, las cuales son: 850nm, 1310nm y 1550nm, con un ancho de espectro de 40nm a 50nm. También disponemos de diferentes tasas de transmisión, como de 1.25Gbps, 2.5Gbps, 4.25Gbps, 6Gbps y 10Gbps. Los usuarios pueden seleccionar los productos adecuados, para alcanzar una velocidad de comunicación ideal. Además, las conexiones de salida que ofrecemos son FC / APC o FC / PC.
Equipado con enfriador termoeléctrico, nuestro módulo diodo tiene un excelente control de temperatura. Y los usuarios pueden estabilizar la longitud de onda de nuestro diodo láser para controlar con precisión la temperatura. Además adopta el pin-8 o el pin-14 para lograr el conjunto de enfriamiento, y características de disipación de la temperatura, la estanqueidad del aire y bajo EMI.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Máx. | Unidad |
| Corriente de operación | Iop | - | 150 | mA |
| Voltaje reverso | Vr | - | 2 | V |
| Rango de temperatura de funcionamiento | Top | -45 | 80 | ℃ |
| Rango de temperatura de almacenamiento | Tstg | -45 | 85 | ℃ |
| Parámetro | Símbolo | Condiciones de prueba | Mín. | Típica. | Máx. | Unidad |
| Voltaje directo | Vf | Io=100mA | - | 1.2 | - | V |
| Energía de salida óptica | Pf | Io=100mA | 200 | - | 5000 | uW |
| Longitud de onda central | λp | Io=100mA | - | 850 1310 1550 | - | nm |
| Ancho de espectro | Δλ | Io=100mA | 40 | 50 | - | nm |
| PIN | FUNCIÓN | PIN | FUNCIÓN |
| 1 | TEC (+) | 5 | SLD (-) |
| 2 | - | 6 | Termisor |
| 3 | - | 7 | Termisor |
| 4 | SLD (+) | 8 | TEC(-) |

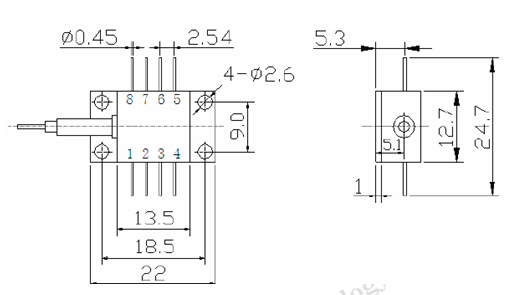

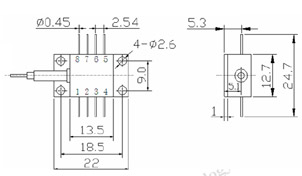

Esquema del paquete
| S | BF | -X | XX | X | X | -X | X | 1 |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Longitud del cable | Rango de energía |
| F:FP D:DFB C:CWDM | 85:850nm 31:1310 55:1550 | S:Sencillo B:Dual W:Without(sin aislador) | 3:1.25Gb/s 2:2.5Gb/s 4:4.25Gb/s 6:6Gb/s 1:10Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC W:Without | 5:0.5m 1:1m | 1:2~4mw |
Shengshi es un fabricante y proveedor profesional del diodo detector de cable coaxial InGaAs en China. Nuestra compañía suministra una gran variedad de productos, incluyendo el módulo láser pulsado 1550nm para OTDR, detector de pulso APD InGaAs para OTDR, diodo láser de cable coaxial 1310nm FP, y mucho más.
