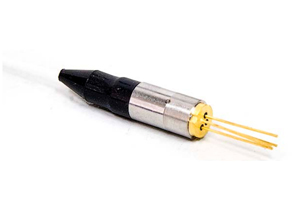

Esta serie de módulo láser pulsado 1310nm para OTDR, se puede utilizar como dispositivo de transmisión en el sistema OTDR. El pulso de luz, produce la reflexión en la fibra óptica. Luego, con la ayuda de la señal de reflexión desde el detector, los usuarios pueden obtener información como la longitud de la fibra óptica y la pérdida en la transmisión.
El módulo láser, puede producir impulsos con una la longitud de onda que van desde 1290nm a 1330nm y la anchura espectral de 0,5 nm a 10nm. Además, la anchura de impulso es 10us con una obligación del 1 %. También se producen alta energía de salida de 1oomW y el IFP es de 450mA.
Con un monitor incorporado, nuestro módulo láser puede localizar el fallo de la fibra óptica y también se puede aplicar ampliamente en la construcción y mantenimiento del cable óptico. Trabaja establemente a temperaturas de 0 ℃ a 60 ℃ con una humedad relativa del 85%. El módulo láser de pulso puede proporcionar una potencia de salida de 70mW a 100mW. Con el cable flexible de 0,5 m o 1m, nuestro producto puede servir como fuente de luz y fácilmente ser conectado al dispositivo de medición de OTDR.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Tip. | Máx. | Unidad |
| Corriente directa pulsatoria *1 | IFP | 1000 | mA | ||
| Voltaje reverso | VR | 2 | V | ||
| Voltaje reverso del monitor (monitor PD) | VRM | 10 | V | ||
| Corriente reversa(monitor PD) | IFPM | 2 | mA | ||
| Temperatura de funcionamiento | TC | 0 | 60 | ℃ | |
| Temperatura de almacenamiento | Tstg | -40 | 85 | ℃ | |
| Temperatura de soldadura principal | Tsld | 260(10s) | ℃ | ||
| Humedad relativa(no condensante) | RH | 85 | % |
| Parámetro | Símbolo | Mín. | Tipica. | Máx. | Unidad | Notas |
| Voltaje directo | VFP | 3.5 | V | IFP = 450 mA, PW = 10 μ s, Duty = 1% | ||
| Umbral de corriente | Ith | 8 | 30 | mA | ||
| Energía de salida de la fibra óptica | Pf | 70 | 100 | mW | IFP = 450 mA, PW = 10 μ s, Duty = 1% | |
| Longitud de onda central | λC | 1290 | 1310 | 1330 | nm | RMS (−20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1% |
| Anchura del espectro | σ | 5 | 10 | nm | RMS (−20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1% | |
| Tiempo de ascenso | tr | 0.5 | 2.0 | ns | 10-90% | |
| Tiempo de descenso | tf | 0.5 | 2.0 | ns | 90-10% | |
| Corriente actual (CW) | Ifcw | 15 | mA | Pfcw = 2 mW | ||
| Corriente del monitor | Im | 0.05 | 2 | mA | Pfcw = 2 mW , VRM = 2 V |
Descripción del Pin

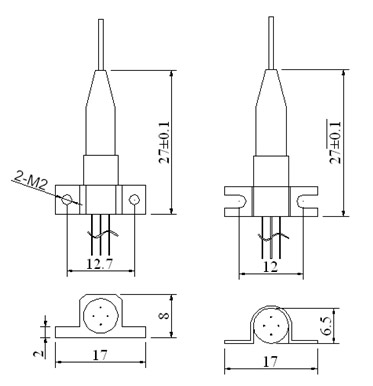

Esquema del paquete
| M | LD | -F | 31 | W | 2 | -X | A | X | X | X |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía |
| F :FP | 31 :1310nm | W :Without (sin aislador) | 2 :2.5Gb/s | 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC | A :725 | H : Amarillo B :Natural R :Blanco | 5 :0.5m 1 :1m | o2 :>20mW <30mW o4 :>40mW <60mW o6 :>60mW <80W o8 :>80mW <100mW |
Como fabricante chino del módulo láser pulsado 1310nm para OTDR, en Shengshi ofrecemos también el diodo láser mariposa 1310nm DFB, módulo de diodo láser de cable coaxial 1625nm, módulo láser pulsado 1550nm para OTDR, y más.
