РусскийDiodo láser 1653nm para detección de gas,Componentes RF/GSM,Componentes de detección y medición
El diodo láser 1653nm para detección de gas, puede ser usado para el taladrado con gas y topografía. En comparación con los métodos tradicionales de detección de gases, que utilizan el láser para hacer el análisis del espectro que puede alcanzar largas distancias de inspección en un ambiente áspero y difícil. También puede servir como fuente de luz en el módulo de detección de gas combustible.
Ofrecemos varios modelos para proporcionar láser de diferentes maneras como FB, DFB y CWDM, que pueden producir láser con una longitud de onda que va desde 1652.7nm a 1654.7nm. Además, nuestro diodo láser, puede proporcionar una energía de salida de 8mW de 28 MW con una velocidad de transmisión de 1.25Gbps a 10 Gbps. Adicionalmente posee un bajo umbral de corriente de 25mA a 35mA. Tomando el producto con energía de salida de 8mW como un ejemplo, podemos ver que este tiene una corriente de funcionamiento de 100 mA y el voltaje de trabajo es de 2V. También posee propiedad anti-interferencia, con relación de supresión de modo lateral de 35dB.
Valores máximos absolutos| Parámetro | Símbolo | Condición | Mín. | Máx. | Unidad |
| Voltaje reverso | VR | 2 | V | ||
| Corriente actual | IF | 120 | mA | ||
| Voltaje directo | VF | IOP | 2.5 | V | |
| Temperatura de la caja | TC | IOP | 0 | 60 | ℃ |
| Temperatura del láser | TLASER | IOP | 0 | 70 | ℃ |
| Voltaje del enfriador termoeléctrico | VTEC | 3.0 | V | ||
| Corriente del enfriador termoeléctrico | LTEC | -40 | 1.8 | A | |
| Temperatura de almacenamiento | TSTG | Imparcial | 5 | 85 | ℃ |
| Humedad de almacenamiento | - | 85 | %RH | ||
| Descarga electrostática(ESD) | VESD | Modelo del cuerpo humano | 500 | V | |
| Temperatura de soldadura principal | STEMP | 260 | ℃ | ||
| Tiempo de soldadura principal | STIME | 10 | sec |
| Parámetro | Símbolo | Condiciones de prueba | Mín. | Típica. | Máxima. | Unidad |
| Energía de salida óptica | Po | CW | 8 | - | - | mW |
| Umbral de corriente | Ith | CW | - | 25 | 35 | mA |
| Corriente de operación | Iop | CW,8mW | - | - | 100 | mA |
| Voltaje de operación | Vop | CW,8mW | - | - | 2.0 | V |
| Pendiente de eficiencia | η | CW,8mW | -0.06 | 0.1 | - | mW/mA |
| Longitud de onda pico | λP | CW,8mW | 1652.7 | 1653.7 | 1654.7 | nm |
| Supresión modo lateral | SMST | CW,8mW | 35 | - | - | dB |
| Ancho de línea | Δλ | CW,8mW | - | - | 50 | klHz |
| Resistencia del termisor | Rtherm | Ttherm=25℃ | 9.5 | 10 | 10.5 | kΩ |
| Tarea del Pin | |
| 1 | TEC(+) |
| 2 | TERMISOR |
| 3 | |
| 4 | |
| 5 | TERMISOR |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | ÁNODO LD (+) |
| 11 | CÁTODO LD (-) |
| 12 | - |
| 13 | ESTUCHE |
| 14 | TEC(-) |

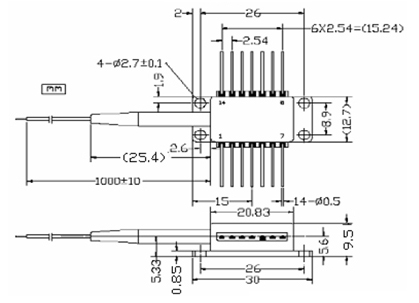

Ilustración
| S | BF | -X | 65 | X | X | -X | X | X |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Longitud del cable | Rango de energía |
| F:FP D:DFB C:CWDM | 65:1653nm | S:Sencillo B:Dual W:Without (sin aislador) | 3:1.25Gb/s 2:2.5Gb/s 4:4.25Gb/s 6:6Gb/s 1:10Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC W:Without | 5:0.5m 1:1m | 3:8~10mw 4:11~13mw 5:14~16mw 6:17~19mw 7:20~22mw 8:23~25mw 9:26~28mw |
Shengshi es un fabricante y proveedor Chino del Diodo láser 1653nm para detección de gas. Suministramos varios tipos de productos, tales como el diodo detector de cable coaxial InGaAs, módulo de diodo láser de cable coaxial 1625nm, y Diodo fotodetector InGaAs de pequeña área.
