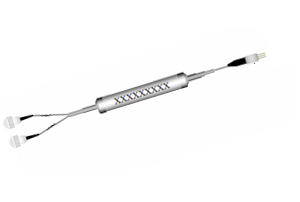

Diodo detector WDM integrado InGaAs

Inicio » Productos » Componentes de CATV »Diodo detector WDM integrado InGaAs

El diodo detector WDM integrado InGaAs, es aplicable para receptor óptico de transmisión CATV. Puede obtener la información de la telemetría por láser de 1310 nm a 1550 nm de longitud de onda. Nuestro producto cuenta con la estructura plana del detector de InGaAs PIN. Funciona correctamente a temperaturas de -40 ℃ a 80 ℃.

El diodo detector WDM integrado, puede responder a la onda óptica dentro de 0.1ns. También tiene una excelente capacidad de anti-interferencia en los aislamientos de reflexión, pérdida de inserción de la reflexión y la pérdida de retorno son de 17 dB, 0,5 dB y 45 dB -. La inserción del conector junto con la onda de reflexión tiene poco impacto sobre la información. Nuestro diodo detector puede lograr comunicación a larga distancia cuando se usa junto con el diodo láser. Además, tiene baja corriente oscura de 0.1nA a 0,6 nA y la potencia de saturación es 6dBm.T

Valores máximos absolutos
Parámetro Símbolo Condición Indice Unidad
Temperatura de almacenamiento Tstg - -40~100 mA
Temperatura de funcionamiento Top - -40~85 V
Voltaje reverso Vr CW 30 V
Temperatura de soldadura - - 260
Tiempo de soldadura - - 10 S
Características ópticas y eléctricas
Parámetro Símbolo Mín. Tipo. Máx. Unidad Condición de prueba
Rango de detección λ 1310/1490/1550 nm
Corriente obscura Id -  0.1 0.6 nA VR=5V,25°
Eficiencia cuántica R 0.80 0.85 - VR=5V,λ=1550 nm
Energía de saturación P - -  6 dBm VR=5V,25℃
Reflexión de la pérdida de inserción IL 0.5 dB 1310/1490
Grado de aislamiento de la transmisión - 30 - - dB -
Grado de aislamiento de la reflexión - 17 - - dB -
Tiempo de asecenso y descenso Tr/Tf  - 0.1 -  ns RL=50Ω
Capacitancia Ct  -  - 0.75 pF VR=5
Pérdida de retorno R -  -  -45 dB 45~860MHz
CSO - 60 -   - dB 45~860MHz
CTB -  65 -   - dB 45~860MHz

Definición del PIN

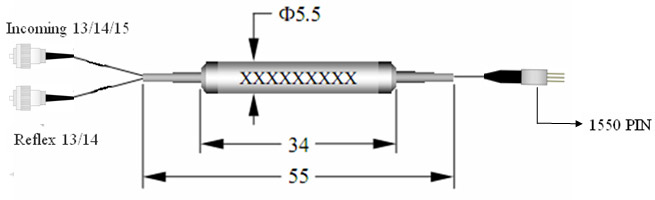

Ilustración

Información de pedido
MPD-XX-DX8
M PD -X X -D X 8
Modo Producto Tasa Conector Color del cable Longitud del cable Responsabilidad
3:3Gb/s 5:5G/s 1:10G/s A:en la luz FC/APC-SC/APC B:en la luz FC/PC-SC/PC C:en la luz SC/APC-FC/APC D:en la luz SC/PC-FC/PCW:without (sin conector) D: Colores 5:0.5M 1:1M 8:≥0.8W/A

Como fabricante y proveedor con base en China del diodo detector WDM integrado InGaAs, Shengshi ofrece una gran variedad de productos que incluyen el módulo de diodo láser de cable coaxial 1270nm-1610nm CWDM, detector de pulso APD InGaAs para OTDR, y más.
