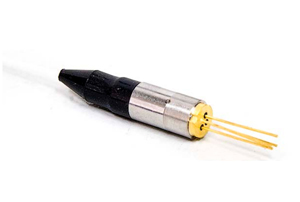

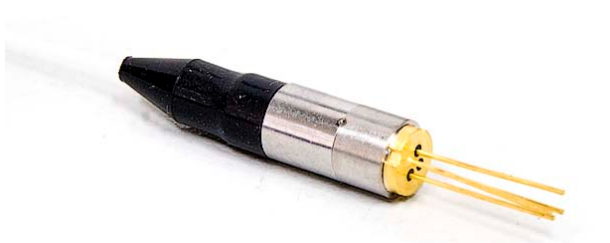

Русский1-4mW Diodo láser 2.5G de cable coaxial 1310nm DFB,Componentes RF/GSM,Componentes de detección y medición
El diodo láser 1-4mW Diodo láser 2.5G de cable coaxial 1310nm DFB, pude ser aplicado para transmisión reversa de CATV , transmisión GSM , así como también otros tipos análogos de transmisión digital óptica. También crea las condiciones necesarias para la comunicación con fibra de gran capacidad. Con alta estabilidad de los láseres DFB, nuestro láser de diodo opera en modo individual, con la ayuda de la rejilla óptica y logra una menor pérdida en la transmisión de alta velocidad y larga distancia.
El diodo láser de cable coaxial DFB, tiene bajo umbral de corriente de 3 mA a 12 mA y la longitud de onda correspondiente del láser será 1300nm a 1320nm. Con una alta pureza y estabilidad, el láser que producimos, tiene baja longitud espectral de cerca de 0.3nm a 0.5nm. Nuestro producto opera con una alimentación de bajo voltaje y potencia óptica de salida de 1 mW 4 mW. Gracias a las bajas características eléctricas, esta tiene un largo período de funcionamiento y vida útil también. Con la ayuda de la función de aislador óptico, el diodo láser de cable coaxial, posee una fuerte capacidad de anti-interferencia y baja pérdida de inserción.
Además, la intensidad relativa de ruido es de -135dB/Hz y la distorsión de tercer orden alcanza - 60dB. Todo esto puede evitar el impacto a la calidad de la comunicación desde el ambiente exterior.
Valores máximos absolutos| Parámetro | Símbolo | Mín. | Máx. | Unidad | Condiciones de prueba |
| Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ | - |
| Temperatura de funcionamiento | Top | -40 | 85 | ℃ | - |
| Voltaje Reverso | Vr | CW | 2 | V | CW |
| Temperatura de soldadura | - | - | 260 | ℃ | - |
| Tiempo de soldadura | - | - | 10 | S | S |
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condiciones de prueba |
| Potencia nominal | Po | 1 | - | 4 | mW | Ith+20mA |
| Umbral de corriente | Ith | 3 | - | 12 | mA | CW |
| Caída de voltaje | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| Longitud de onda central | λc | 1300 | 1310 | 1320 | nm | - |
| Ancho del espectro | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| Tasa de supresión modo lateral | SMSR | 30 | 40 | - | dB | - |
| Ancho de banda (3dB) | Bw | 5 | 1000 | 2500 | MHz | RI=50Ω |
| Corriente del monitor | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| Corriente obscura del monitor | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| Intensidad relativa de ruido | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| Distorsión de tercer orden | IMD3 | - | - | -60 | dBc | 2 tone test, |
| Aislamiento óptico | ISO | 30 | - | - | dB | 25℃ |

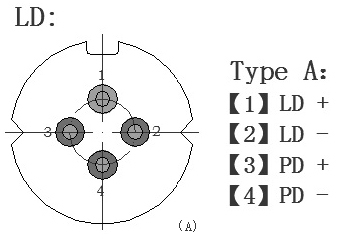

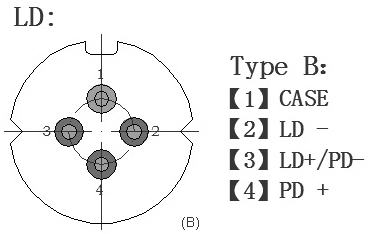

Definición del PIN

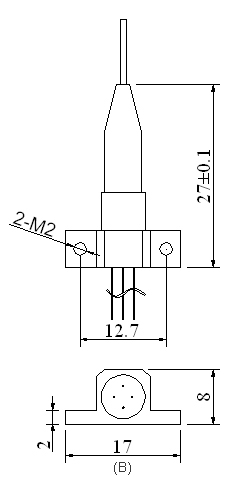

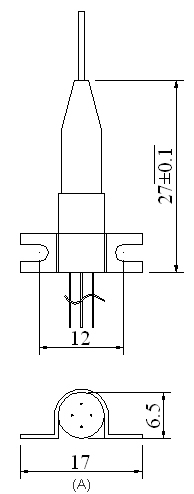

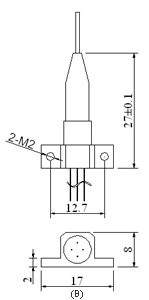

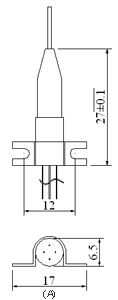

Ilustración
| M | LD | -D | 31 | X | X | -X | X | X | X | X |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía |
| D: DFB | 31:1310nm | S:Sencillo B:Dual W:Without(sin aislador) | 2:2.5Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC | A:725 B:720 | H:Amarillo B:Natural R:Blanco | 5:0.5m 1:1m | 1:>1mW<2mW 2:>2mW<3mW 3:>3mW<4mW |
Shengshi es un fabricante y proveedor especializado del 1-4mW diodo láser 2.5G de cable coaxial 1310nm DFB en China. Nuestra compañía también proporciona el diodo láser mariposa 1310nm DFB, módulo láser pulsado 1550nm para OTDR, módulo de diodo láser de cable coaxial 1625nm, y mucho más.
