РусскийDiodo detector de cable coaxial InGaAs,Componentes RF/GSM,Componentes de detección y medición

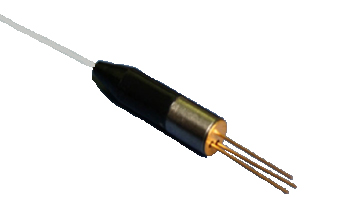

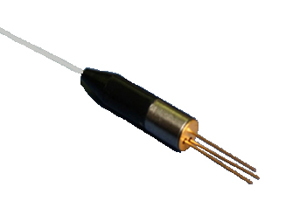

El diodo detector de cable coaxial InGaAs,es un dispositivo que puede identificar valiosa información en el equipo láser y convertirla la señal óptica en señal eléctrica. Utiliza el detector InGaAs PIN de alta respuesta y estructura plana. Comparada con la estructura de mesa, el lado de la unión PN no estará expuesto a la aparición del InGaAs, por lo que la fuga superficial no se producirá. Y puede funcionar durante mucho tiempo sin que se produzca la recombinación de corriente.
El diodo detector de cable coaxial, es altamente sensible y de rápida respuesta , de modo que puede completar la reacción dentro de 0.1ns y tiene una eficiencia cuántica para 0.85A / W y para 0.9A / W. Con el fin de proporcionar más opciones, para los sistemas de comunicación con capacidad de transmisión diferente, ofrecemos diferentas tasas, que son 3Gbps, 5 Gbps y 10 Gbps. Además, tiene pérdida de retorno de - 45dB para evitar eficazmente el impacto de la fluctuación de la señal. Nuestro producto maneja un amplio rango de longitud de ondas, para identificar con precisión y obtener información de láser cuya longitud de onda varía de 1100nm a 1650nm. Además, el diodo detector de cable coaxial flexible, tiene una baja saturación, corriente obscura y capacitancia. Además, nuestro producto tiene seis conectores opcionales y cable de 0,5 m o 1m, que pueden ser conectados a un circuito de fibra de una manera sencilla.
Nuestro diodo detector adopta de modo sencillo paquete de fibra coaxial. También presenta pequeño tamaño, estructura simple y de bajo costo. En alianza con el diodo láser, que puede servir como receptor de televisión por cable de transmisión óptica, receptor RF de transmisión óptica y otros receptores análogos.
Valores máximos absolutos| Parámetro | Símbolo | Condición | Indice | Unidad |
| Temperatura de almacenamiento | Tstg | - | -40~100 | mA |
| Temperatura de funcionamiento | Top | - | -40~85 | V |
| Voltaje reverso | Vr | CW | 30 | V |
| Temperatura de soldadura | - | - | 260 | ℃ |
| Tiempo de soldadura | - | - | 10 | S |
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condiciones de prueba |
| Rango de detección | λ | 1100 | - | 1650 | nm | |
| Corriente obscura | Id | - | 0.1 | 1 | nA | VR=5V,25° |
| Eficiencia cuántica | R | 0.85 | 0.9 | - | A/W | VR=5V,λ=1310 nm |
| Energía de saturación | P | - | - | 6 | dBm | VR=5V,25℃ |
| Tiempo de ascenso y descenso | Tr/Tf | - | 0.1 | - | ns | RL=50Ω |
| Capacitancia | Ct | - | - | 0.75 | pF | VR=5 |
| Pérdida de retorno | R | - | - | -45 | dB | 45~860MHz |
| CSO | - | 60 | - | - | dB | 45~860MHz |
| CTB | - | 65 | - | - | dB | 45~860MHz |

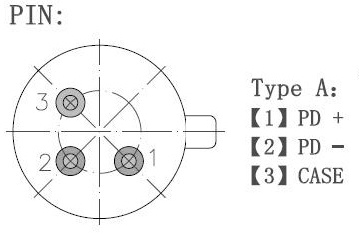

Definición del PIN

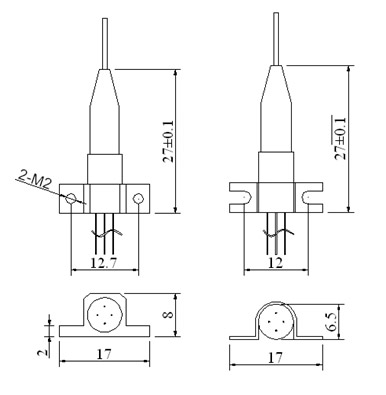

Ilustración
| M | PD | -X | X | -X | X | 8 |
| Modo | Producto | Tasa | Conector | Color del cable | Longitud del cable | Responsabilidad |
| 3:3Gb/s 5:5G/s 1:10G/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:Without | H:Amarillo B:Natural R:Blanco leche D: Colores | 5:0.5M 1:1M | 8:≥0.8W/A |
Somos un fabricante con base en China del diodo detector de cable coaxial InGaAs. Ofrecemos una extensa línea de productos, incluyendo el 1-4mW diodo láser 2.5G de cable coaxial 1310nm DFB, módulo de diodo láser de cable coaxial 1310nm-1550nm FP, y mucho más.
