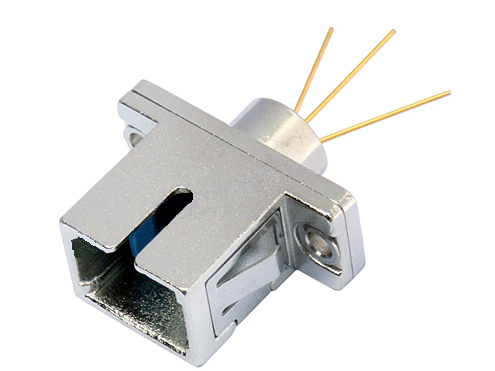

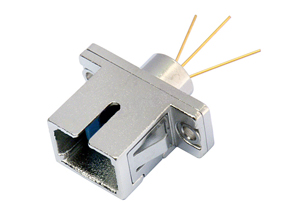

Diodo fotodetector InGaAs de pequeña área

Inicio » Productos » Componentes de instrumentación » Diodo fotodetector InGaAs de pequeña área

Como un miembro de los dispositivos de detección electrónica, el diodo fotodetector InGaAs de pequeña área, puede recibir y obtener la información del sistema de comunicaciones de fibra óptica o otras instrumentaciones otros. Nuestro diodo es receptor efectivo, que puede alcanzar una eficacia de comunicación de hasta 2,5 Gbps. A temperaturas de entre -40℃ a 85℃, puede convertir la señal de láser con longitud de onda desde 850 nm a 1700nm, en señal eléctrica, y su potencia de salida varía de -70 dBm a 6dBm .

El diodo fotodetector, también tiene características de alta sensibilidad, puede completar la respuesta dentro de 1ns y la tasa de respuesta es 0.85A / W. Además, la corriente oscura de nuestro producto es de aproximadamente 0.1nA a 1nA. Por lo tanto, la interferencia de la señal en la comunicación es pequeña y puede alcanzar una precisión de recepción de ± 0,25 dB. Puede ser fácilmente conectado en el cable eléctrico y el circuito.

Valores máximos absolutos
Parámetro Símbolo Rango Unidad Condición
Temperatura de almacenamiento Tstg -40~+100 - -
Temperatura de funcionamiento Top -40~+85 -
Voltaje reverso VR 30 V CW
Voltaje reverso PD VR(PD) 25 V
Características ópticas y eléctricas
Parámetro Símbolo Mín. Típ. Máx. Unidad Condición de prueba
Rango de longitud de onda λ 850 - 1700 nm -
Rango de energía P -70 - 6 dBm V,=5V,RI=50Ω
Corriente obscura Id - 0.1 1 nA -
Capacidad de respuesta R - 0.85 - A/W λ=1310 nm
Precisión - - - ±0.25 dB -
Capacitancia Ct - - 5 Pf -
Tiempo de respuesta Tr - - 1 ns -

Definición del PIN

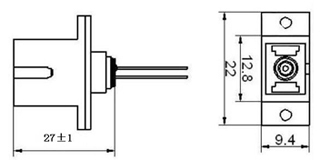

Ilustración

Información de pedido
SCB-S23-42
S CB -S 2 3 -4 2
Modo Producto Tipo Longitud de onda Pin Tasa Conector
S:PIN 2:1100~1650 3:3 PIN 4:2.5 Gb/s 2:SC

Shengshi es un fabricante y proveedor especializado del diodo fotodetector InGaAs de pequeña área, con base en China. Nuestra compañía también provee el diodo detector PIN InGaAs de gran área, diodo láser de cable coaxial con fuente de luz roja 650nm, módulo de diodo láser de cable coaxial 1550nm DFB, y más.
