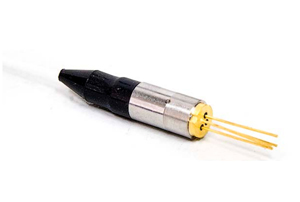

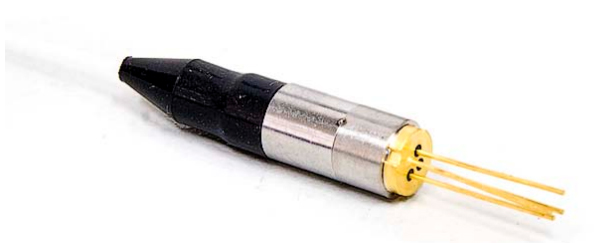

El módulo de diodo láser de cable coaxial 1625nm, produce láser con una longitud de onda de 1622nm a 1628nm. Por medio de un diodo DFB, que ofrece una transmisión monomodal con la ayuda del dispositivo de rejilla, para lograr una menor pérdida en la transmisión a larga distancia y una alta velocidad en comparación con el modelo FP. La anchura espectral de nuestro producto oscila entre 0.3nm a 0,5 nm. También cuenta con bajos parámetros eléctricos, con un bajo umbral de corriente de 3 mA a 12 mA y el voltaje de funcionamiento es de aproximadamente 1 V a 1.5V. El módulo de diodo láser también tiene baja capacidad de corriente oscura. Trabaja a temperaturas de -40 ℃ a 85 ℃, y funciona correctamente con una potencia de salida de 2MW
El módulo de diodo láser coaxial es anti- atascamiento, con el modo de supresión lateral de 30dB a 40dB. Con el aislador óptico incorporado, se puede reducir la interferencia entre las señales causadas por la reflexión durante la transmisión directa del láser. Además, posee un alto aislamiento integrado de 30dB y una pérdida de inserción baja. El diodo láser de cable coaxial, tiene una tasa de transmisión de hasta 2,5 Gbps y puede cumplir con el requisito de comunicaciones de alto estándar de fibra óptica. Además , le ofrecemos varias conexiones como FC, APC, SC, y la longitud del cable es de 0,5 m o 1m. Por lo tanto, nuestro módulo de diodo láser puede ser utilizado ampliamente como fuente de luz láser en todo tipo de instrumentaciones y en el sistema óptico de comunicaciones de fibra.
Valores máximos absolutosParámetro | Símbolo | Mín. | Máx. | Unidad | Condición de prueba |
Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ | - |
Temperatura de funcionamiento | Top | -40 | 85 | ℃ | - |
Voltaje reverso | Vr | CW | 2 | V | CW |
Temperatura de soldadura | - | - | 260 | ℃ | - |
Tiempo de soldadura | - | - | 10 | S | S |
Parámetro | Símbolo | Mín. | Típica. | Máx. | Unidad | Condición de prueba |
Potencia nominal | Po | - | 2 | - | mW | Ith+20mA |
Umbral de corriente | Ith | 3 | - | 12 | mA | CW |
Caída de voltaje | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
Longitud de onda central | λc | 1622 | 1625 | 1628 | nm | - |
Ancho de espectro | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
Ratio de supresión modo lateral | SMSR | 30 | 40 | - | dB | - |
Banda ancha(3dB) | Bw | - | 1000 | 2500 | MHz | RI=50Ω |
Corriente del monitor | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
Corriente obscura del monitor | Id | - | - | 0.1 | uA | CW, Ith+20mA |
Aislamiento óptico | ISO | 30 | - | - | dB | 25℃ |

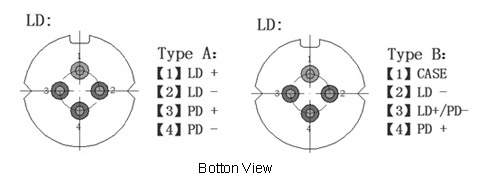

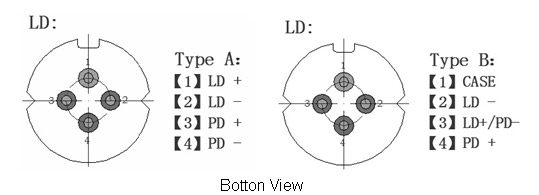

M | LD | -D | 62 | X | 2 | -X | A | X | X | 1 |
Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía |
l | D:DFB | 62:1625 | S:Sencillo B:Dual W:Without (sin aislador) | 2:2.5Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:Without | A:725 | H:Amarillo B:Natural R:Blanco | 5:0.5m 1:1m | 1:>1mW |
