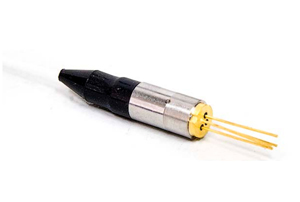

Diodos láser de cable coaxial 1270-1610 CWDM
Diodos láser de cable coaxial 1270-1610 CWDM

Esta serie de diodos láser de cable coaxial CWDM, incluye más de diez modelos, los cuales producen longitudes de onda central con un rango de 1270nm a 1610nm y sus correspondientes anchos de espectro desde 0.3nm a 0.5nm. Con una matriz estable CWDM, nuestro producto tiene bajos parámetros eléctricos como el umbral de corriente que varía entre 3 mA a 12 mA, el voltaje de cerca de 1.1V a 1.5V. También tiene baja capacitancia y corriente obscura baja.

Con la incorporación de un aislador óptico personalizado, la luz puede transmitir sólo en una única dirección, evitando el impacto de la exactitud en las comunicaciones, causada por la onda de reflexión en la fibra óptica. Por otra parte, el diodo láser de cable coaxial posee un alto aislamiento y baja pérdida de inserción . También tiene la característica de anti-atascamiento, con un ratio de supresión modo lateral de 30dB a 40dB .


Valores máximos absolutos
Parámetro Símbolo Mín. Máx. Unidad Condición de prueba
Temperatura de almacenamiento Tstg -40 100 ℃ -
Temperatura de funcionamiento Top -40 85 ℃ -
Voltaje reverso Vr CW 2 V CW
Temperatura de soldadura - - 260 ℃ -
Tiempo de soldadura - - 10 S S
Características ópticas y eléctricas
Parámetro Símbolo Mín. Típ. Máx. Unidad Prueba de condición
Potencia nominal Po 1 - 2 mW Ith+20mA
Umbral de corriente Ith 3 -　 12 mA CW
Caída de voltaje Vop -　 1.1 1.5 V CW, Ith+20mA
Longitud de onda central λc 1267 1270 1273 nm -
1287 1290 1293
1307 1310 1313
1327 1330 1333
1347 1350 1353
1367 1370 1373
1387 1390 1393
1407 1410 1413
1427 1430 1433
1447 1450 1453
1467 1470 1473
1487 1490 1493
1507 1510 1513
1527 1530 1533
1547 1550 1553
1567 1570 1573
1587 1590 1593
1607 1610 1613
Ancho de espectro Δλ -　 0.3 0.5 nm Ith+20mA
Ratio de supresión modo lateral SMSR 30 40 -　 dB -
Banda ancha(3dB) Bw 5 2500 - MHz RI=50Ω
Corriente del monitor Im 0.1 0.5　 0.9 mA CW, Ith+20mA
Corriente obscura del monitor Id -　 -　 0.1 uA CW, Ith+20mA
Aislamiento óptico ISO 30 - - dB 25℃

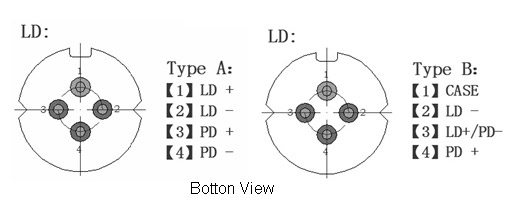

Definición del PIN

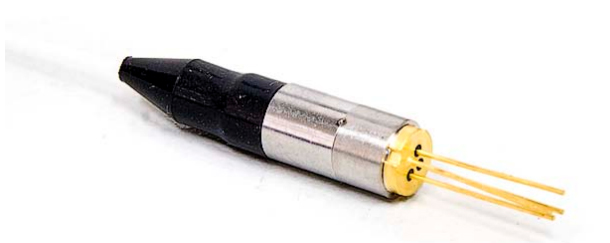

Ilustración

Información de pedido
MLD-CXXX2-XXXX1
M LD -C XX X 2 -X X X X 1
Modo Producto Tipo Longitud de onda Aislador Tasa Conector Pin Color del cable Longitud del cable Power Range
C:CWDM 27:1270nm 29:1290nm 31:1310nm 33:1330nm 35:1350nm 37:1370nm 39:1390nm 41:1410nm 43:1430nm 45:1450nm 47:1470nm 49:1490nm 51:1510nm 53:1530nm 55:1550nm 57:1570nm 59:1590nm 61:1610nm S:Sencillo B:Dual W:Without (sin aislador) 2:2.5Gb/s 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W: Without A:725 B:720 H:Amarillo B:Natural R:Blanco 5:0.5m 1:1m 1:>1mW<2mW

Shengshi es un fabricante y proveedor profesional de diodos láser de cable coaxial 1270-1610 CWDM en China. Ofrecemos una extensa gama de productos, incluyendo el diodo láser pulsado 1490nm para OTDR, diodo láser mariposa 1310nm DFB, Diodo láser 1653nm para detección de gas, y más.
