Módulo de diodo láser de cable coaxial 1310nm-1550nm FP

Inicio » Productos » Componentes RF/GSM » Módulo de diodo láser de cable coaxial 1310nm-1550nm FP

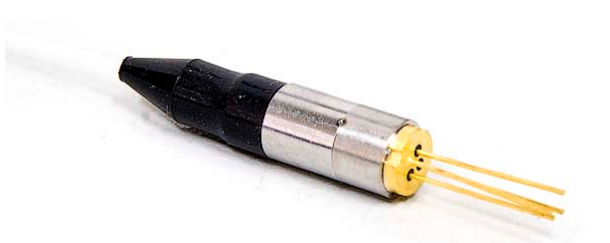

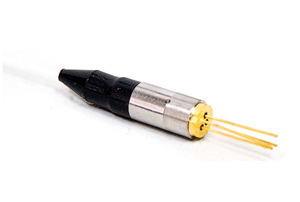

Módulo de diodo láser de cable coaxial 1310nm-1550nm FP

El módulo de diodo láser de cable coaxial 1310nm-1550nm FP, incluye dos diferentes tipos, cada uno corresponde a cierto rango de longitud de onda central, que son de 1300nm a 1320nm o 1540nm a 1560nm. El ancho del espectro de nuestro producto es de 2nm a 3nm y y la potencia de salida óptica varía de 1 mW a 4 mW bajo las condiciones de trabajo.

El módulo de diodo láser de cable coaxial FP coaxial, es un componente de láser electrónico, con bajas características eléctricas; es decir, la corriente de umbral es de 3 mA a 12 mA y el voltaje de 1.1V a 1.5V. Produce poco ruido y distorsión, y posee un alto nivel de precisión durante el proceso de transmisión. Con una eficiencia de transmisión de 2.5Gbps, nuestro módulo de diodo láser puede ser utilizado en las comunicaciones de fibra óptica. También puede servir como un transmisor ideal para las comunicaciones análogas.

Valores máximos absolutos

Parámetro	Símbolo	Mín.	Máx.	Unidad	Condición de prueba
Temperatura de almacenamiento	Tstg	-40	100	℃	-
Temperatura de funcionamiento	Top	-40	85	℃	-
Voltaje reverso	Vr	CW	2	V	CW
Temperatura de soldadura	-	-	260	℃	-
Tiempo de soldadura	-	-	10	S	S

Características ópticas y eléctricas

Parámetro	Símbolo	Mín.	Tip.	Máx.	Unidad	Prueba de condición
Potencia nominal	Po	1	-	4	mW	Ith+20mA
Umbral de corriente	Ith	3	-	12	mA	CW
Caída de voltaje	Vop	-	1.1	1.5	V	CW, Ith+20mA
Longitud de onda central	λc	1300	1310	1320	nm	-
Longitud de onda central	λc	1540	1550	1560	nm	-
Ancho del espectro	Δλ	-	2	3	nm	Ith+20mA
Banda ancha(3dB)	Bw	5	2500	-	MHz	RI=50Ω
Corriente del monitor	Im	0.1	0.5	1	mA	CW, Ith+20mA
Corriente obscura del monitor	Id	-	-	0.1	uA	CW, Ith+20mA
Intensidad relativa de ruido	RIN	-	-135	-	dB/Hz	CW, 25℃
Distorsión de tercer orden	IMD3	-	-	-60	dBc	2 tone test,
Aislamiento óptico	ISO	30	-	-	dB	25 ℃

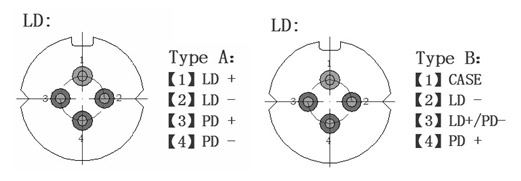

Definición del PIN

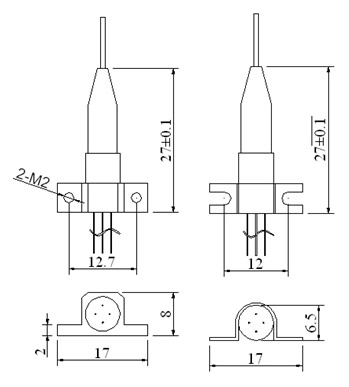

Ilustración

Información de pedido
MLD-FXXX2-XXXXX

M	LD	-F	XX	X	2	-X	X	X	X	X
Modo	Producto	Tipo	Longitud de onda	Aislador	Tasa	Conector	Pin	Color del cable	Longitud del cable	Rango de energía
		F :FP	31 :1310nm 55 :1550nm	S :Sencillo B :Dual W :Without (sin aislador)	2 :2.5Gb/s	1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC	A :725 B :720	H : Amarillo B :Natural R :Blanco	5 :0.5m 1 :1m	1 :>1mW <2mW 2 :>2mW <3mW 3 :>3mW <4mW

Como fabricante especializado del diodo láser de cable coaxial 1310nm-1550nm FP en China, Shengshi ofrece además el diodo láser mariposa 1310nm DFB, 1-4mW diodo láser 2.5G de cable coaxial 1310nm DFB, diodo láser de cable coaxial 1310nm-1550nm FP, y más.
