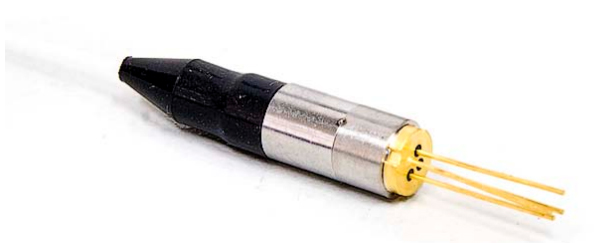

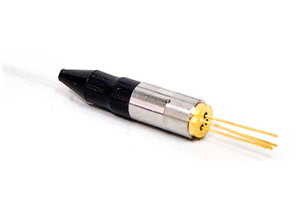

РусскийMódulo de diodo láser de cable coaxial 1270nm-1610nm CWDM, Componentes de detección y medición
El módulo de diodo láser de cable coaxial 1270nm-1610nm CWDM, utiliza la tecnología CWDM, que tiene un intervalo de longitudes de onda más amplio en comparación con el DWDM. Nuestro equipo láser puede controlar directamente la fuerza de láser por el ajuste de la corriente. Funciona adecuadamente a temperaturas entre -40 ℃ a 85 ℃.
Varios modelos se proporcionan de acuerdo con su longitud de onda central. En concreto, el producto con la longitud de onda central baja tiene el ajuste de 1267nm a 1273nm mientras que el rango alto entre 1607nm a 1613nm. El módulo de diodo láser de cable coaxial CWDM, tiene una alta cromaticidad y el ancho de espectro correspondiente a la longitud central de onda es de alrededor de 0.3nm a 0.5nm. Con una eficiencia de 2,5 Gbps o 4.3Gbps, nuestro módulo de diodo láser puede cumplir con el requerimiento de gran capacidad de transmisión. Además, es el componente electrónico con bajo voltaje y corriente de funcionamiento. La potencia de salida óptica es de 1 mW 2mW
También, está disponible el aislador para evitar la interferencia de la señal causada por la reflexión de la luz, durante el proceso de avance de transmisión y que garantiza la calidad de la comunicación.
| Parámetro | Símbolo | Mín. | Máx. | Unidad | Condiciones de prueba |
| Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ | - |
| Temperatura de funcionamiento | Top | -40 | 85 | ℃ | - |
| Voltaje reverso | Vr | CW | 2 | V | CW |
| Temperatura de soldadura | - | - | 260 | ℃ | - |
| Tiempo de soldadura | - | - | 10 | S | S |
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condición de prueba |
| Potencia nominal | Po | 1 | - | 2 | mW | Ith+20mA |
| Umbral de corriente | Ith | 3 | - | 12 | mA | CW |
| Caída de voltaje | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| Longitud de onda central | λc | 1267 | 1270 | 1273 | nm | - |
| 1287 | 1290 | 1293 | ||||
| 1307 | 1310 | 1313 | ||||
| 1327 | 1330 | 1333 | ||||
| 1347 | 1350 | 1353 | ||||
| 1367 | 1370 | 1373 | ||||
| 1387 | 1390 | 1393 | ||||
| 1407 | 1410 | 1413 | ||||
| 1427 | 1430 | 1433 | ||||
| 1447 | 1450 | 1453 | ||||
| 1467 | 1470 | 1473 | ||||
| 1487 | 1490 | 1493 | ||||
| 1507 | 1510 | 1513 | ||||
| 1527 | 1530 | 1533 | ||||
| 1547 | 1550 | 1553 | ||||
| 1567 | 1570 | 1573 | ||||
| 1587 | 1590 | 1593 | ||||
| 1607 | 1610 | 1613 | ||||
| Ancho del espectro | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| Ratio de supresión modo lateral | SMSR | 30 | 40 | - | dB | - |
| Banda ancha (3dB) | Bw | 5 | 4300 | - | MHz | RI=50Ω |
| Corriente del monitor | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| Corriente obscura del monitor | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| Aislamiento óptico | ISO | 30 | - | - | dB | 25 ℃ |

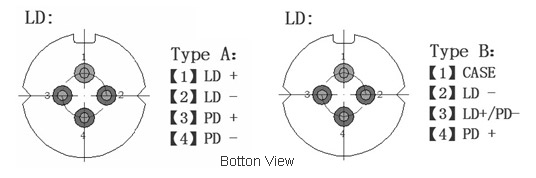

Definición del PIN

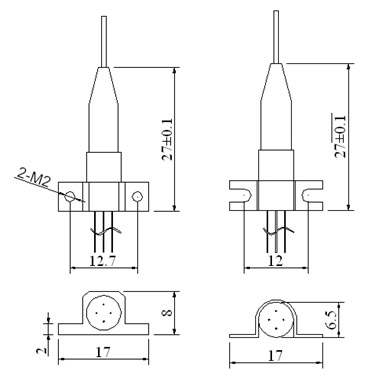

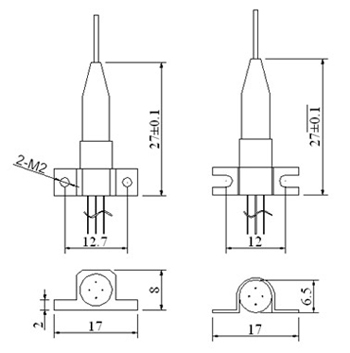

Ilustración
| M | LD | -C | XX | X | X | -X | X | X | X | X | |
| Modo | Producto | Tipo | Longitud de onda | Aislador | Tasa | Conector | Pin | Color del cable | Longitud del cable | Rango de energía | |
| C:CWDM | 27 : 1270nm 29 : 1290nm 31 : 1310nm 33 : 1330nm 35 : 1350nm 37 : 1370nm 39 : 1390nm 41 : 1410nm 43 : 1430nm | 45 : 1450nm 47 : 1470nm 49 : 1490nm 51 : 1510nm 53 : 1530nm 55 : 1550nm 57 : 1570nm 59 : 1590nm 61 : 1610nm | S : Sencillo B : Dual W : Without (sin aislador) | 2 : 2.5Gb/s 4 : 4.3Gb/s | 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W : Without | A :725 B :720 | H : Amarillo B :Natural R :Blanco | 5 :0.5m 1 :1m | 1 :>1mW <2mW | ||
Shengshi es un fabricante experimentado con base en China del módulo de diodo láser de cable coaxial 1270nm-1610nm CWDM. Nuestros productos incluyen, el diodo detector de cable coaxial InGaAs, módulo de diodo láser de cable coaxial 1625nm, y más.
