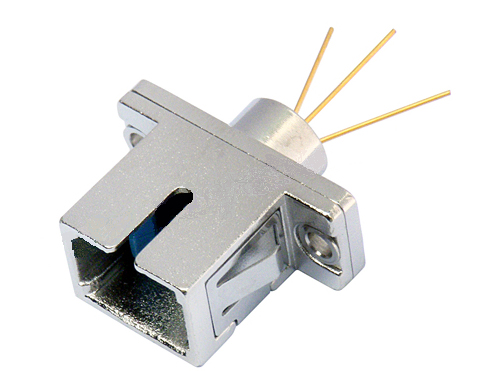

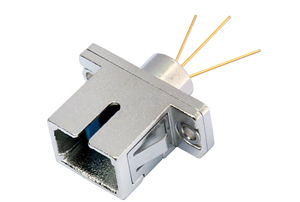

Detector PIN-TIA InGaAs de gigabit

Inicio » Productos » Componentes de telecomunicaciones » Detector PIN-TIA InGaAs de gigabit

El detector PIN-TIA InGaAs de gigabit, es aplicable para telecomunicación o transferencia de datos. Como receptor en el campo de la telecomunicación, el detector puede leer la señal óptica con un gran rango de longitud de onda, de entre 1100nm a 1650nm de la fibra. Nuestro producto posee un bajo voltaje de trabajo y de corriente. Con una alta sensibilidad de - 26dBm, el detector de gigabit tiene una confiabilidad diferencial de 1.4mV/uW de 3mW/uW y una señal final de confiabilidad sobre 0.7mV/uW de 1.5mV/uW .

El detector de gigabit adopta el fotodiododo de alto rendimiento PIN InGaAs con amplificador de trans-impedancia. Debido a las diferentes conexiones disponibles; como FC, SC y FT, se puede conectar fácilmente a la fibra óptica. Además, la tasa de transmisión que ofrecemos es de 5Mbps, 1.25Gbps o 2,5 Gbps para que los usuarios puedan elegir entre ellas.


Valores máximos absolutos
Parámetro Rango Unidad Condiciones
Temperatura de almacenamiento -40~+85 Ts
Temperatura de funcionamiento -40~+85 Top
Suministro de voltaje 3.6 V Vcc
Temperatura de soldadura (<10sec.) 260 Stemp
Características ópticas y eléctricas
Parámetro Símbolo Mín. Típ. Máx. Unidad Condición
Suministro de energía Vcc 3.0 3.3 3.6 V
Suministro de corriente Icc 28 40 mA no loads
Reacción diferencial Rd 1.4 3.0 mV/uW Rload=100ohm,P=-18, λ=1310nm
Respuesta de la señal final Rs 0.7 1.5 mV/uW Rload=50ohm,P=-18, λ=1310nm
Banda ancha de pequeña señal BW 1 MHz
Corte de baja frecuencia LF 5 KHz
Tiempo de ascenso/tiempo de descenso (20%~80%) Tr/tr 150 200 ps P=-18, λ=1310nm
Energía de saturación Psat -3 dBm λ=1310nm
Señal de salida final Impendance Ro 40 50 60 Ohm
Longitud de onda λ 1100 1650 nm
Sensibilidad -26 dBm λ=1310nm,PRBS7,ER=10dB, BER=1E-10

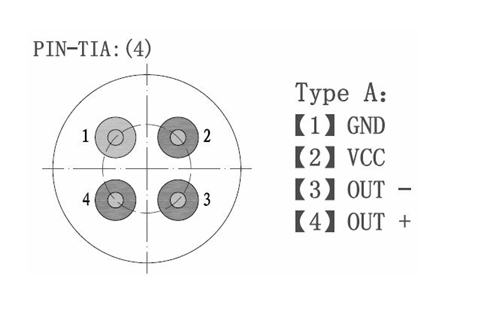

Asignación del Pin

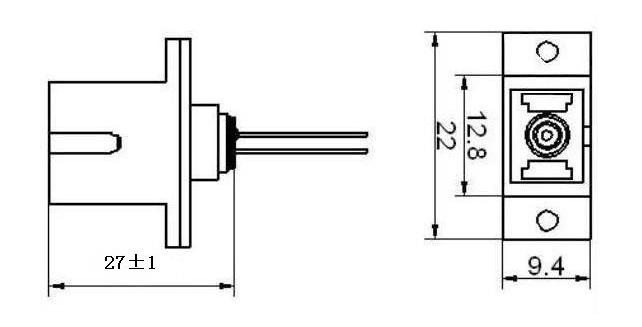

Ilustración

Información de pedido
SCB-P2X-3X
S CB -P 2 X -3 X
Modo Producto Tipo Longitud de onda Pin Tasa Conector
P:PIN+TIA 2:1100~1650 4:4 PIN 5:5 PIN 1:155Mb/s 2:1.25 Gb/s 3:2. 5 Gb/s 1:FC 2:SC 4:ST

Como fabricante y proveedor profesional del detector PIN-TIA InGaAs de gigabit en China, ofrecemos también el detector PIN-TIA InGaAs 850nm, diodos láser de cable coaxial 1270-1610 CWDM, diodo láser mariposa 1310nm DFB, y mucho más.
